Bon jan kalite ekspozisyon ki ap dirije ekspozisyon yo te toujou gen rapò ak chip chofè konstan aktyèl la, adrese pwoblèm tankou fantom, crosshairs pixel mouri, chanjman koulè gri ba, premye eskanè nwa, ak kouple kontras segondè. Kondwi orizontal, kòm yon egzijans eskanè senp, tradisyonèlman te resevwa mwens atansyon. Avèk devlopman ekspozisyon ki pi piti ki ap dirije yo, pi gwo demand yo ap mete sou kondui orizontal, evolye soti nan senp P-MOSFET pou chanje orizontal nan plis entegre ak pwisan milti-pilotè orizontal. Konsepsyon ak seleksyon chofè orizontal yo fè fas tou sis gwo defi: eliminasyon fantom, vòltaj ranvèse nan chips ki ap dirije, pwoblèm sikwi kout, -sikwi sikwi louvri, valè VF twò wo nan chip ki ap dirije, ak kouple kontras segondè.
Sou entènèt jwèt Fantom Shadow

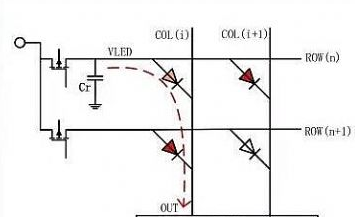

Lè w chanje ant ekran optik, akòz tan ki nesesè pou switch tranzistò PMOS yo vire ak etenn, ak pou chaj la gaye sou kapasite parazit Cr nan liy ranje yo, chaj la san egzeyat nan VLED ki soti nan eskanè ranje anvan an gen yon chemen kondiktif nan moman sa a VLED a ak OUT nan pwochen eskanè ranje yo vire sou. Lè Row(n) vire sou, parazit kapasite Cr nan ranje a chaje ak potansyèl VCC la. Lè w ap chanje nan Ranje (n+1), yo fòme yon diferans potansyèl ant Cr ak OUT, epi chaj la egzeyate atravè LED la, ki pwodui yon limyè ki dim.
Se poutèt sa, chaj la sou kondansateur Cr la bezwen egzeyate davans nan tan an kraze liy. Anjeneral, tranzistò pwodiksyon orizontal la ak fonksyon blanking entegre sèvi ak yon sikwi rale -desann pou byen vit dechaje chaj la sou kapasite parazit Cr la pandan chanje. Plis pi ba potansyèl rale -desann, sa vle di, vòltaj la blanking VH, se mete, pi vit chaj la sou kapasite parazit la egzeyate, ak pi bon efè a nan elimine fantom anwo a se. Anjeneral, VH < VCC - 1V ase pou elimine fantom anwo a.
Dirije vòltaj ranvèse
Vòltaj ranvèse chips ki ap dirije yo gen yon enpak siyifikativ sou lavi yo, epi defo pixel ki te koze pa vòltaj ranvèse te toujou yon gwo enkyetid pou ekspozisyon ki ap dirije, sitou sa ki gen ti -montre anplasman.
Lè kanal pwodiksyon an koupe, aktyèl parazit inductance a kontinyèlman chaje kapasite parazit nan kanal la, kreye yon gwo vòltaj Spike. Spike sa a, konbine avèk tranzistò orizontal pwodiksyon an (HIP), fòme yon vòltaj ranvèse atravè chip ki ap dirije a. Se poutèt sa, vòltaj blanch HIP a afekte tou vòltaj ranvèse chip ki ap dirije a. Avèk yon vòltaj fiks nan kanal pwodiksyon aktyèl la konstan, yon vòltaj ki pi wo HIP blanch rezilta nan yon vòltaj ranvèse pi ba pou chip ki ap dirije a. Pandan ke chips dirije tipikman gen yon vòltaj ranvèse nominal 5V, tès manifakti yo te montre ke yon vòltaj ranvèse anba a 1.4V ka siyifikativman diminye domaj pixel ki te koze pa vòltaj ranvèse. Se poutèt sa, vòltaj la blanking pa ta dwe twò ba pou adrese pwoblèm ki ap dirije vòltaj ranvèse chip, jeneralman pa pi ba pase VCC-2V.
Kout-chini sikwi
Lè yon LED kout -sirkwit, yon ranje ki toujou ap limen LED ap parèt, souvan ke yo rekonèt kòm yon kout -cheni sikwi. Lè LED mitan an kout -sirkuite, LED yo nan menm ranje a pral fòme yon chemen jan yo montre nan dyagram ki anba a lè w ap tcheke ranje sa a. Si diferans vòltaj ant VLED ak pwen A pi gran pase valè ekleraj ki ap dirije a, yo pral fòme yon ranje cheni ki toujou ap limen.
Pi gwo diferans ki genyen ant yon sikwi kout -chini ak yon kwa-sikwi louvri se ke yon cheni sikwi kout-ap parèt osi lontan ke ekran an nan mòd optik, kèlkeswa si pèl ki ap dirije yo ap montre yon imaj, pandan y ap yon cheni sikwi louvri-sikwi louvri sèlman lè pwoblèm sikwi ouvè a{5}{4}}. Se chaplèt ki ap dirije limen. Anjeneral, sa a rezoud lè w ogmante vòltaj tranzistò orizontal pwodiksyon an pou diferans vòltaj la mwens pase VF vòltaj pi devan ki ap dirije a, sa vle di VLED - VH
Ouvèti Lakwa
Lè yon -sikwi ki ap dirije parèt sou ekran eskanè a epi pwen sa a eklere, vòltaj kanal OUT1 la desann pi ba pase 0.5V. Si vòltaj vid VH nan potansyèl ranje optik la se 3.5V, yo pral fòme yon chemen kondiktif pou ranje LED sa a, kreye yon efè "cheni" sikwi louvri -.
Lè yon LED louvri -sirkuite, vòltaj kanal OUT1 desann anba a 0.5V oswa menm 0V. Sa a afekte kolòn kapasite parazit Cr nan kapasite parazit C1 ak C2. Lè potansyèl Cr rale ba, LED yo ki nan menm ranje ak LED louvri -sikwi a ap diminye.
Bese vòltaj la vid nan tranzistò pwodiksyon orizontal la (tranzistò pwodiksyon) ka efektivman rezoud pwoblèm nan kwa sikwi louvri -, sa vle di, vòltaj la vid VH <1.4V. Gen kèk tranzistò pwodiksyon nan endistri a tou itilize vòltaj blanking reglabl pou bese vòltaj la blanking anba a 1.4V pou rezoud pwoblèm nan kwa sikwi louvri -, men sa a pral ogmante vòltaj la ranvèse nan dirije a, akselere domaj ki ap dirije, ak lakòz sikwi kout.
Valè VF ki ap dirije a twò wo.
Pwoblèm nan kolòn ki rete toujou ap limen akòz valè VF ki twò wo nan LED se yon lòt pwoblèm ki malè itilizatè yo. Tipikman, nominal VF vòltaj pi devan nan yon dirije vèt se 2.4 ~ 3.4V. Nòmalman, yon diferans vòltaj nan 1.8V ant anod la ak katod nan dirije vèt la se ase limen li. Sepandan, yon vòltaj vid VH twòp wo nan tranzistò pwodiksyon orizontal la ap lakòz kolòn nan rete toujou ap limen.
Lè w ap pran yon LED ak yon vòltaj pi devan VF1=3.4V kòm yon kolòn, lè optik rive nan pwochen LED, VOUT ak VLED1 limen an menm tan. Vòltaj tèminal chanèl la se: VOUT=VLED1 - VF1. Tansyon yo atravè lòt LED yo nan kolòn sa a se: VΔ=VH - VOUT=VH - VLED1 + VF1. Si VΔ > 1.8V, li ka lakòz kolòn nan rete toujou limen, sa vle di, VH - VLED{1 + VF1 > 1.8V, kote VLED=VCC (inyore gout vòltaj pwodiksyon tranzistò orizontal la). Se poutèt sa, VH > VCC - 1.6V pa fezab pou rezoud pwoblèm nan nan kolòn ki rete toujou ap limen akòz valè VF ki twò wo nan LED yo.
Segondè kouple kontras
Gwo kontras kouple refere a fenomèn kote yon imaj klere sipèpoze sou yon background ki ba-klere, sa ki lakòz chanjman koulè ak fè nwa nan zòn kote imaj ki ba-klere ak klète-yo paralèl, jan yo montre nan liy pwentiye ki nan imaj ki anwo a, ki reprezante imaj ki klere ki sipèpoze a. Sa a kouple gwo kontras ki te koze pa entèferans ant chanèl kolòn nan tranzistò pwodiksyon orizontal yo. Li ka bese nan yon sèten mezi pa desine yon vòltaj blocage, kenbe li nan yon sèten nivo apre egzeyat, kidonk bese vòltaj tranzistò orizontal pwodiksyon an. Sepandan, metòd konsepsyon sa a entwodui pwoblèm tankou kout -kolòn sikwi nwa, ba-zon gri ki parèt wouj, ak valè VF twò wo pou LED yo. Amelyore kouple kontras segondè soti nan pèspektiv kondwi orizontal la ka reyalize pa bese vòltaj la blanking, men sa a rezilta nan twòp wo vòltaj ranvèse pou dirije yo ak "cheni" kout -pwoblèm sikwi a.
Seleksyon orizontal pwodiksyon blanch vòltaj
An rezime, chwazi vòltaj la blanking pou tranzistò orizontal pwodiksyon an (HIP) fè fas a defi ki gen rapò ak sis pwoblèm yo mansyone pi wo a, yo chak ak pwòp difikilte espesifik li yo. Vòltaj la blanking pa ka twò wo oswa twò ba. Tipikman, sikwi sikwi ouvè a -deteksyon konstan kondwi aktyèl la netwaye, paske yon vòltaj vid ki twò ba diminye fyab alontèm LED la. Tablo ki anba a rezime seri apwopriye nan vòltaj vid anba divès kondisyon.
Se poutèt sa, konsidere divès pwoblèm aplikasyon, yon vòltaj vid nan 3V ~ 3.4V (VCC=5V) se yon chwa rezonab. Sa a ka satisfè kondisyon konsepsyon divès modil optik e konsa rezonab rezoud pwoblèm aplikasyon miltip.
